資訊活動

2024年(第17屆)中國大學生計算機設計大賽--物聯網智能網關專項賽

來源:未知???作者:admin ???發布時間: 2024-03-01 09:51???瀏覽:

1、競賽主題

本賽項采取半開放式命題的方式,旨在激發學生的創(chuàng )新意識,提高學生動手實踐能力,培養團隊合作精神,推動“AIoT”知識體系下的創(chuàng )新人才培養。參賽隊伍可以選擇生活中常見的某個應用場景,結合智能網關,實現對不同場景所需環境數據的采集、傳輸、控制等需求;圍繞物聯網智能網關相關技術,根據自身的題目需求,選擇不同種類的傳感器,結合通信模塊進行傳感器數據的采集與傳輸;對于場景中可以控制的設備,例如電燈、電視、空調、窗簾等家居設備,亦能通過通信模塊達到控制的效果。



2、選題方向(包括但不限于此)

① 基于物聯網智能網關的智能家居控制方向,可通過網關控制照明燈、控制家中電視、空調、照明燈等設備,采用紅外傳感器、水浸傳感器、煙霧傳感器等用于監控用戶家中各個房間是否產生漏水、煙霧情況,監測家中是否有外人闖入等效果。通信模塊推薦選用ZigBee模塊、WiFi模塊,通過應用的開發,能夠實現用戶在不在家中都能監控家中環境、控制家中電器的使用目的。

② 基于物聯網智能網關的智能農業環境監測方向,此處以蔬菜大棚為例,實際的生活場景中,由于大棚的面積比較大,大棚的管理者也不會(huì )天天在大棚中循環監測植物的生長狀態,那么用戶設計的農業場景中便可以選擇長距離傳輸為特點的NB-IoT模塊、LoRaWAN模塊,結合二氧化碳傳感器、土壤溫濕度傳感器、風扇、植物生長燈等模塊,可以控制灌溉的水泵等等,通過軟件設計,使得系統能夠達到大棚管理者時時刻刻能夠監測到植物生長狀態、能夠方便的實現灌溉、通風等操作。

③ 基于物聯網智能網關的空調監控方向,實現園區里面空調系統的數據采集與控制,此處推薦使用Wi-Fi模塊,結合MQTT協議,在物聯網后臺管理系統上面實現數據的可視化監控。

④ 基于物聯網智能網關的城市井蓋監控方向,結合NB-IoT模塊,通過傳感器監測井蓋的狀態,通過NB-IoT模塊,可將數據上傳至后臺管理系統??稍O計程序實現后臺實時監控,保證井蓋都是處于正常的狀態,防止有人因為井蓋的缺失、移位而產生安全隱患。

⑤ 基于物聯網智能網關的智能打印機方向,可以通過NB-IoT模塊、LoRaWAN模塊實現遠程控制打印機打印票據的功能,目前火車站、公交站這樣涉及到公共運輸的場景中會(huì )有這樣的產品需求。

3、賽具要求

(一)設備簡介

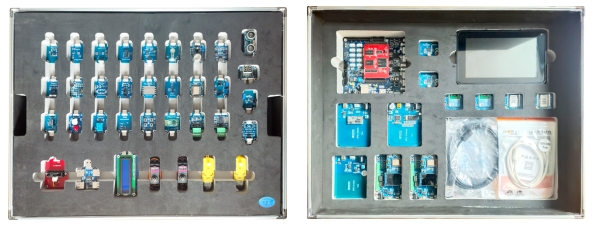

創(chuàng )新創(chuàng )客智能硬件平臺(物聯網版)是北京博創(chuàng )智聯科技有限公司自主研發的面全國高校物聯網技術專業的平臺。平臺硬件整體采用模塊化設計,配備應用于物聯網、嵌入式等教學領域的多種高集成度核心控制器、擴展接口板以及靈活多樣的傳感器模塊、通訊模塊、圖像采集與顯示設備、機械類設備等,自由搭配,靈活運用,可以滿足高校計算機類、電子自動化類、電氣信息類、嵌入式、物聯網等專業教學需求;適用于高校相關專業的教學科研、創(chuàng )新創(chuàng )業、畢業設計、各類學生競賽與就業培訓;

提供靈活多樣的傳感器模塊,包含聲、光、熱、電、力、磁等各種傳感器,需求覆蓋面廣,可以通過標準配線與核心控制器相連,完成數據采集、處理;

提供基于407核心控制器和物聯網智能網關下豐富的實驗體系,并配有詳細的實驗指導書,源碼開放;

提供配套在線學習平臺,可以滿足學生在線學習的需要。有豐富的實驗體系,實驗教學視頻,配套詳細的實驗指導書,教師PPT等資源;



(二)配置概述

1.核心控制器

1407核心控制器1個

MCU采用ARM® Cortex™-M4架構GD32F407芯片;主頻:168MHz;內部Flash:1MB;內部RAM:192KB;板載SRAM:512K*16bits;板載Flash:128Mbit Nor Flash;1Gbit Nand Flash;

(2)物聯網智能網關(2個

MCU采用ARM® Cortex™M3架構GD32F103芯片,主頻108MHz;配備1.3寸IPS液晶屏、Wi-Fi模塊ESP8266)、LoRaWAN模塊、NB-IoT模塊、Zigbee模塊、128Mbit NORFlash存儲、電流采樣芯片、RTC電路、RGB三色燈、LED、五向搖桿按鍵、光電耦合接口、繼電器公共端接口、繼電器常開/常閉接口、TTL串、ADC接口、RS232、RS485接口、PWM接口、USB接口、GPIO、ST-Link下載調試、12V輸入/輸出接口(可使用3S/4S鋰電池供電)、5V輸出接口、3.3V輸出接口、5V電機驅動接口、SD卡接口等硬件資源;硬件接口支持NB-IoT模塊、ZigBee模塊、LoRaWAN模塊、ESP8266 Wi-Fi模塊,可插拔更換。板載創(chuàng )新創(chuàng )客智能硬件平臺傳感器接口;支持工業級傳感器接口。搭配液晶屏幕,方便學生實時掌握數據的采集狀況。結合電腦客戶端軟件、后臺管理系統可以對現場的設備進行線上維護與管理。

4、比賽場地與環境

4.1 場地

比賽場地尺寸無特殊要求,以能夠表現出參賽作品方案內容為要。



4.2 賽場環境

現場需要電源及承載硬件作品的桌子,具體數量視參賽規模而定。

5、比賽規則

5.1 參賽人數

參賽隊伍要求以組委會(huì )統一規定為準。

5.2 規則要求

1)各參賽隊員參賽時,請自備用于程序設計的電腦、參賽用的各種器材和常用工具。

2)各參賽隊設備在參加的每場比賽前進行認證,認證內容包括配件數量、尺寸以及相應規則條款的檢查。

3)參賽隊員必須服從裁判,比賽進行中如發生異議,須由領隊以書面形式申請復議,由裁判做出最終裁決,并做出說明。復議申請必須在下一輪比賽之前提出,否則將不予受理。

4)參賽平臺里的主控器,必須是大賽指定控制器。

5)競賽期間,場內外一律禁止破壞其他隊伍的參賽平臺,禁止抄襲和剽竊他人成果,組委會(huì )一旦發現,將立刻取消比賽資格并通過大賽組委會(huì )通報批評。



6、賽前培訓

初期(集中)線上培訓至少5場,中后期(定向)加強培訓結合具體學校需求而定。

培訓內容:具體內容以2024年培訓開始前發布的信息為準。

可參考2023年培訓資料:

網盤鏈接:https://pan.baidu.com/s/1WiRjji2UsL0TVqfWHM7nPg?pwd=jsxw

提取碼:jsxw

7、技術支持

1、博創(chuàng )智聯技術部QQ號:1992734971

2、電話:18500370067

8、中國大學生計算機設計大賽廈門決賽區網站:https://jsjds.xmu.edu.cn/

計算機設計大賽注冊報名平臺https://2024.jsjds.com.cn/account/Register

9、參考案例

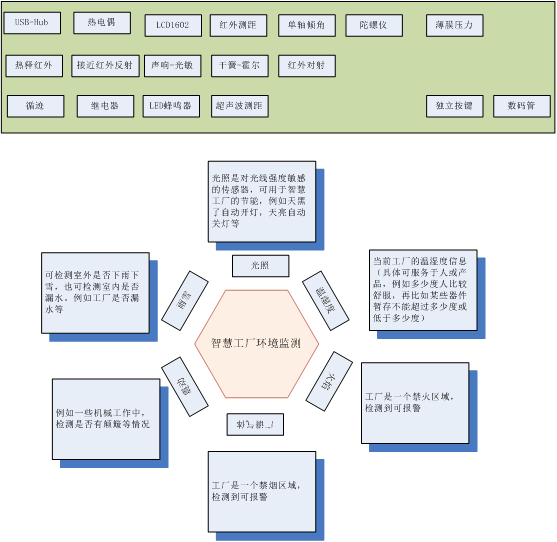

場景1:

以智慧工廠環境監測為例,選取6個傳感器,可實現如下功能場景。

場景2:

在上一個作品的基礎上,再增加5個模塊,包含控制類和感應類的,就可以對智慧工廠環境監測與控制的內容更加豐富。

 在此基礎上還可以增加LED蜂鳴器,例如LED可以模擬工廠中報警器的燈,蜂鳴器就可以模擬工廠中報警鈴,在發現有異常情況直接閃爍、響起。其他的場景也都類似,比如工廠的安防場景、智慧檢修等。參賽的學生可以結合實際工廠場景,發揮自身的長處來完善和搭建。





2024年中國大學生計算機設計大賽物聯網專項賽-北京博創(chuàng )-智能網關.pdf
